高压细水雾分区控制阀组的尺寸示意图

时间：2021-04-24

高压细水雾分区控制阀组的尺寸示意图

高压细水雾分区控制阀安装：
1、高压细水雾分区控制阀上配有扣押螺母和焊管，管道与焊管用氩弧焊焊接后，采用活接头连接方式与阀组进、出水接口连接。
2、高压细水雾分区控制阀组应安装在防护区附近，并安装在防护区外，便于火灾发生时的应急操作、检查和维修。
3、高压细水雾分区控制阀的安装高度宜为1.2～1.6m，分区控制阀组安装分为明装和暗装，暗装时，一定要检查好接头处密封良好后再做装饰。

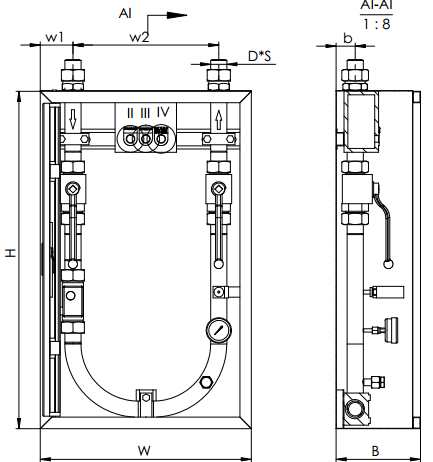

高压细水雾分区控制阀组尺寸示意图如下：

高压细水雾分区控制阀安装尺寸表

型号	外形尺寸（WHB）	w1	w2	b	D*S
XSW-FZ 15/10	550880220	85	380	44.3	22*2.5
XSW-FZ 20/10	550880220	85	380	44.3	28*3.0
XSW-FZ 25/10	550880220	85	380	49.8	34*3.0
XSW-FZ 32/10	550880220	85	380	49.8	42*3.5
XSW-FZ 40/10	550880220	85	380	63	48*4.0
XSW-FZ 50/10	550880220	85	380	63	60*5.0
